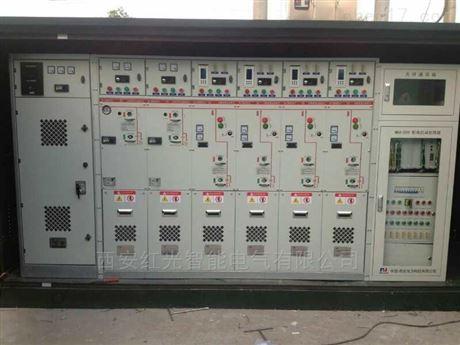

关于10kv高压柜，采用高开断能力及低截流值真空断路器作为主开关，结构先进、合理、紧凑，性能优良，安稳可靠，同时具有“五防”联锁功能，能满足IEC298、GB3906等技术标准的要求。下面小编告诉大家详细说明10kv高压柜的基本操作程序！

　　10kv要求五防联锁。

　　高电压开关柜10kv在正常工作时，应关紧门。

　　防止断路器手车带负载移动。
　　当断路器处于分闸状态时，断路器手车才能进行拉出或推入工作位置的操作。

　　防止误分断路器的发生。

　　当断路器手车在工作或测试位置时，断路器才能进行合、分闸操作。

　　防止误入带电间隔内。

　　断路器手车需要在测试位置上，接地刀在合闸状态下才能打开后门；无接地刀的开关箱需要在高压停电（打开后门电磁锁）后才能打开后门。

　　防止带接地刀的电击。

　　当接地刀在断路器的手车上时，断路器的接地刀需要在断路器的工作位置上才能推进合闸操作。

　　五是防止接地刀接地。

　　当断路器手车在测试位置时，接地刀将自动关闭。

　　10kv型供电系统。

　　首先，用手车转动运送小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入10kv开关柜；手车进入柜子时，将手车的左右把手同时拉到柜子的内侧，将手车的推进器推到柜子的内侧，将手车的左右把手推到柜子的内侧，使手车的推进器推进机构与开关柜相匹配，从而可靠地锁定柜子。

　　把手车的二号插头插进10kv开关的二号插座里，然后用扣扣锁；

　　（3）关闭10kv型开关柜后门（电缆室）和前门（断路器室）；打开接地刀操作活门，（逆时针方向）用接地刀操作手柄打开接地刀，抽出接地刀操作手柄，关闭接地刀操作活门，并确认接地刀处于分闸状态。

　　检查仪表室内电源开关（或二次熔断器）是否处于合闸状态，如控制、合闸、信号、交流及母线电压等，并测量电源电压是否在正常范围后关闭仪表室门。

　　控制操作（处于开关柜测试位置）的现场或远距离合、分断路器，确认断路器控制回路连接正确，信号回路显示正确。

　　打开手车机构操作活门，用手车推摇（顺时针方向）将手车推入开关柜工作位置（手车到达工作位置时，会发出“卡嗒”的扣锁声），取出手车推摇把，关闭手车机构操作活门。

　　七、控制操作（处于开关柜工作位置）断路器的合闸方式为就地或远距离。

　　8、检查10kv型开关柜的带电显示A/B/C三相指示灯亮，当开关柜处于高压带电状态时，测量或观察微机保护装置显示的母线电压和出线电流均在正常范围内。

　　10kv型电力机车。

　　一、控制操作（处于开关柜工作位置的）断路器分闸采用就地或远距离操作。

　　检查开关柜上的A/B/C三相指示灯带电后是否熄灭。这时开关柜已在高压出线侧断电，但高压母线侧仍在带电（热备用）。

　　打开车内活门，使用车内推摇（逆时针方向）将车内推出至开关柜测试位置（车内推摇到达测试位置时，会发出“卡嗒”的扣锁声），取出车内推摇并关闭车内推摇操作活门。

　　这时断路器处于开关箱的测试位置，属于停电待用状态（冷备用）。再送电时，可省略送电作业程序开始的一、二、三步。

　　10kv型手车拉出机箱的操作。

　　（1）当断路器手车（或PT手车、隔离器手车、熔断器手车）需要拉出机柜时，断路器操作程序中的所有步骤都应该先完成。

　　当需进行接地刀合闸操作时，应先打开接地刀合闸的活门，用接地刀操作手柄（顺时针方向）使接地刀合闸，取出接地刀操作手柄，确认接地刀已合闸。（如果不需要接地刀合闸，则可不进行此操作）

　　打开开关柜前门（断路器室门），拔下手车上的二号个插头。

　　4.将手车转动运送小车放置并锁定在开关柜前指定位置；通过转动运送小车锁孔，将手车的左右把手同时向内拉至把手Ⅱ位置，将手车拉出到转动运送小车上，将手车的左右把手同时向外推至把手Ⅰ位置，从而可靠地锁定手车。

　　检查开关柜的上下静触头保护活门处于自动关闭位置，关闭10kv-12前门（断路器室门）。

　　10kv型高压缆车机房的检修运行。

　　完成断电作业程序中的所有步骤。

　　打开接地刀操作活门，用接地刀操作手柄（顺时针方向）使接地刀进入合闸状态，取出接地刀操作手柄，确认接地刀已进入合闸状态。这时电缆的出线侧已经安稳地接地了。

　　三、打开开关柜后门（缆房门），使用高压验电装置对缆房门内所有导电部件进行检查和确认，确认已全部断电后，检修人员才能进入缆房门中进行检修。

　　10kv型高压母线室的检修作业。

　　完成断电作业程序中的所有步骤。

　　再一次确认进线柜和分段开关柜的断路器手车在测试位置或在柜外隔离位置，确认进线电缆或母线在全部断电状态下。

　　在打开高压母线室的后盖板或顶板，用高压验电装置检查并确认母线室内所有导电部件均为全部无电压状态后，检修人员即可进入高压母线室进行检修。

　　重点提示。

　　如10kv高压柜初级系统具有两个电源进线开关和一个母联开关，则电源进线柜、备用进线柜和母联开关柜之间应有电气连通。

　　当电源进线柜（1#进线柜）或备用进线柜（2#进线柜）同时投入使用

　　1.1母联开关柜严禁合闸，母联开关柜应处于分闸隔离（试位）状态。

　　1.2电源进线柜（1#进线柜）独立供电，主母线Ⅰ段；

　　1.3备用进线柜（2#）独立供电，供Ⅱ级主母线使用。

　　当电源进线柜（或备用进线柜）中的一个单独投入运行时，母联开关柜可进行合闸。母联开关柜合闸后，Ⅰ和Ⅱ段的主母线可同时由电源进线柜（1#进线柜）或备用进线柜（2#进线柜）供电。
