谈到高压环网柜或箱式变电站，有许多老电工并不陌生，两者都是电工在户外作业中经常遇到的，这是电工入门所需要掌握的一些基本技能。但并非每一个电工都能掌握，特别是新手，刚入行甚至连接触的机会都没有，下面小编告诉大家高压环网柜是什么？箱式变电站是什么？

　　环柜子

　　从外观上看，高压环网柜体主要包括以下几个方面：

　　一、电流显示：指针式安培计或数字安培计。

　　开关操作位置：（1）负载开关操作位置（2）地极开关操作位置。

　　三、带电显示：入线及出线带电显示。
　　四、观测窗口：观测柜。

　　五、机柜：线路图、铭牌等。

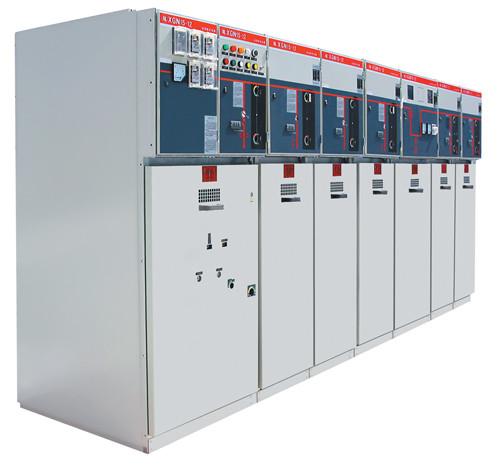

　　如下图所示，高压环网柜的外观：

　　㈡高压环网柜体主要包括以下几个部分：

　　一、连锁式机构：将负荷开关与接地刀片分闸相连接。

　　负荷开关：接通或切断高压电源。

　　三、高电压保险：过负荷和短路保护。

　　㈢高压环网柜的原理和构造。

　　一、原则。

　　通过负荷开关的接通或切断来实现变压器高压电源的供应。

　　（2）采用高压保险，防止线路超载和短路。

　　二、设备的功能。

　　环网箱体箱体内部的隔离刀闸对负荷电流的切断能力较差，因此，其主要功能是在高压试验或大修中为线路提供明显的断开点。

　　㈣高压环网柜的使用方法。

　　一、行动步骤。

　　（1）关闭作业的次序。

　　a确定接地刀处于断开状态。

　　b拉出绝缘隔离隔板。

　　③关闭仪表门。

　　把操作手柄插入负荷开关，拔下定位环，顺时针旋转手柄储存能量。

　　重拔定位环，逆时针旋转把手，使之合闸。

　　二、分闸操作次序。

　　②在负荷开关中插入操作手柄，拔出定位环，顺时针旋转手柄，进行分闸。

　　在接地开关中插入操作手柄，拔出定位环，顺时针旋转手柄，使之合闸。

　　③打开仪表门。

　　（四）安装绝缘隔离挡板。

　　二、操作要点和要求。

　　（a）确认定位环锁定；

　　2.确定有无挡板。

　　③操作手柄应到位转动。

　　④确认下口式带电显示器显示良好。

　　②确认下口式带电显示器显示；

　　要有适当的操作手柄旋转。

　　③插入隔热隔板时，应将隔板槽对准。

　　三、防护方面的考虑。

　　戴好绝缘手套、绝缘鞋、防护帽等劳动保护用品；

　　注意T7、T8高压环网柜负荷开关操作手柄的旋转方向与其他高压环网柜的方向相反。

　　使用操作手柄时，严禁野蛮操作。

　　两箱式变压器。

　　A.什么是箱变？

　　箱变压器是一种高电压开关设备，同时也是配电变压器和低压配电装置。其工作原理是按照特定的接线方案，将高压受电、变压器降压、低压配电等功能有机地结合在一起，特别是在城市网络建设和改造中非常适用，是继土建变电站之后，新兴的变电站。
