关于低压开关柜，在此之前，市场里流行的开关柜型号很多，归纳起来如下几种，现将各类开关柜型号及其优缺点列举，下面小编告诉大家低压开关柜各种型号介绍及区别！

　　低压部分

　　1.型号GGD,GCK,GCS,MNS。

　　构造特性

　　交流低压配电柜GGD箱体采用通用箱形，箱体采用8MF冷弯型钢局部焊接组装而成，具有20个模具安装孔，通用系数高。
　　GGD机柜对散热有足够的考虑。机箱上下两端都有不同数量的散热槽，当机箱电器元件发热时，热量就会通过上端槽孔排出，冷风不断地从下端槽孔进入机箱，使密封机箱从下至上形成一个自然通风道，达到散热的目的。GGD柜根据现代工业产品造型设计的要求，采用黄金分割率的方法设计柜体外形及各部件的分割度，使整个柜体美观大方，面目一新■柜体的顶盖在需要时可以拆下，以方便现场主母线的装配与调整，柜顶四角装有吊环，用于吊装和运输。机柜防护等级为IP30，用户也可根据环境要求，在IP20-IP40之间选择。

　　构造特性

　　整柜采用组合式组合结构，模数孔安装，部件通用性强，适用性好，标准化程度高■柜体的上部为母线室，前部为电器室，后部为电缆进出线室，每室之间用钢板或绝缘板隔开，确保安稳。

　　MCC柜抽屉小室的门与断路器或隔离开关的操作手柄具有机械联锁，只有当手柄处于断开位置时，门才能被打开。接电开关、联络开关和MCC柜的抽屉有三个位置：连接位置、测试位置、断开位置。

　　开关柜的顶部可根据电力需求安装母线桥。

　　构架采用8MF型开口型钢，主架上安装模数为E=20mm，安装孔为100mmΦ9.2mm，使框架装配灵活方便。

　　开关柜的各个功能室是彼此隔离的，其功能室分为单元室、母线室和缆室。房间的功能相对独立。横接母线采用箱体后部平置布置，以提高母线的抗电能力，是使主电路具有高短路强度的基本措施。线缆隔间的设计，使得线缆上下进出都非常方便。抽屉高度的模数为160毫米。改变抽屉的只是高度大小的变化，宽度、深度的大小没有变化。同一机能单元的抽屉具有良好的转换性能。额定电流为400A或更低。抽屉面板上有明显的分、合、试、抽等位置标记。本实用新型具有机械联锁装置。一抽屉单元为主体，具有抽屉与固定相结合的特点，可混合组合，任意使用。

　　箱体防护等级为IP30IP40，也可根据用户需要进行选型。

　　构造特性

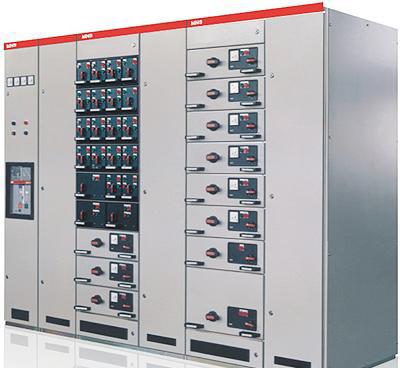

　　MNS型低压开关柜框架为组合式结构，其基本骨架是由C型钢组成的。机柜框架的所有结构件都是镀锌处理，由自攻锁螺钉或8.8级六角螺栓牢固地连接到基本机柜框架上，并与相应的改变方案的门、隔板、安装支架和母线功能单元等部件组合成一个整体开关机柜。开关箱内部尺寸，部件尺寸，隔室尺寸按模块化设计（E=25mm）。

　　MNS型组合式低压开关柜每个柜体被分隔为三个房间，即水平母线房间（在柜体后面）、小抽屉房间（在柜体前面）和电缆房间（在柜体下方或柜体前面）。本实用新型的室内由钢板或高强度阻燃塑料功能板分隔，上下层抽屉之间由带通气孔的金属板分隔，可全面地防止由于开关元件的故障而造成飞弧或母线与其他线路短路而造成的事故。

　　MNS型低压开关柜的结构设计可以满足各种进线方案的要求：上、下、上、下四种进线方式。

　　结构紧凑：可容纳功能单元的空间较小。

　　连接件通用性强，装配灵活，以E=25mm为模数，可根据系统设计的要求，将结构和抽屉任意组合。

　　母线保护采用高强度阻燃型高绝缘强度塑料功能板，具有抗故障电弧性能，使运行维护安稳可靠。

　　各类大小抽屉的机械联锁机构符合规范要求，有联接、测试、分离三个明显位置，安稳可靠。
