关于10kV环网柜是供电系统中的一种重要电源和电力开关终端设备，具有安装方便，维护容易，运行费用低等特点，在各地城市电网中得到了广泛的应用。但是，10kV环网柜在实际运行中会出现各种故障，导致供电可靠性下降。因此，需要加强对10kV环网柜故障原因分析和改进措施的研究，为10kV环网柜的维护奠定基础。下面小编告诉大家10kV环网柜常见故障分析及改进措施！

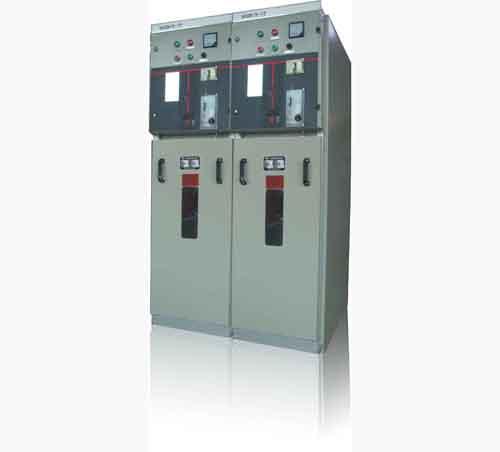

　　环形柜概览。

　　为了提高用户用电的可靠性，一般用户都可以接入多个电源系统，然后需要将供电系统设计成环形，这种供电系统的形式叫做环网供电系统。对于居住小区、工矿企业厂址、商场、地铁站、机场等大型公共建筑的交流配电系统等，一般采用环网供电。在这些配电系统中，负荷容量很小，通常采用负荷开关配置高压熔断保护或断路保护以控制高压回路，在系统中所用的高压开关柜又称环网柜。由于环网柜接线方式比较灵活，可以满足不同配电网络结构的使用要求，因此环网柜接线是电力建设中非常需要的组成部分。
　　10kV环网柜常见故障及原因分析。

　　2.1单套烧毁。

　　情形1：某线路电流I段动作，查到有环网柜302个间隔短路，其余3个间隔正常。据悉，该环网柜已投入使用已9年，根据现场查看分析，该环网柜备用间隔302开关处于虚位状态，负荷开关实际上未断开（负荷开关处于分位），再加上持续降雨天气及管道与地下污水管道连接，运行环境恶劣，导致环网柜严重受冻，绝缘老化发热（这种环网柜不具备红外测温条件），就会导致302间隔短路接地故障。

　　情形2：对设备进行日常巡视、检测时，发现该环网柜304间隔C相套管发热，T头附件与环网柜套管连接处有碳化痕迹，随后安排停电检查（不影响用户），发现该环网柜304间隔C相电缆T头及套管烧损严重，需及时更换。根据现场情况分析，该环网柜已投入使用10年，环网柜T头在高温下老化发热，T头附件在高温下发生碳化，导致环网柜套管破裂损坏。

　　2.绝缘问题。

　　因一些不确定的原因，在进行多次切换操作后，绝缘板与导电体之间存在着松动隐患，影响了其可靠性。因线路受振动冲击会产生断续放电，且环网柜内各电气元件均在封闭环境中，因此很难及时发现故障，也很难确定故障段，造成放电产生的电流击穿绝缘板而引发事故。当出现绝缘问题时，持续放电也会使电流互感器的外部绝缘发生闪络，从而产生相间或相对短路。由于机柜内部小室部分部件没有分离，弧线会冲击裸露在外的母线，因此环网式机柜不能放松检测，应及时处理隐患。

　　以上就是小编帮大家整理的内容，希望能帮助到您，更多的请关注我们网站。
