【原理介绍】高压环网柜的原理有哪些?
时间:2021-03-26 11:18:10 点击次数:1064
  关于高压环网柜是指环状的配电网,即由供电主干构成一个闭合的环,为该环状主干提供电力,从主干到整个环状主干都通过高压开关进行外部配电,其优点在于,每个配电网的分支既可从左边的主干获得电力,也可从右边的主干获得电力。在左主干发生故障时,它从右主干继续获得电力;在右主干发生故障时,它从左主干继续获得电力,这样,尽管总电源只有一条路供电。但是从各个分配部获得的收益却与双路供电相似,从而提高了供电的可靠性。下面小编告诉大家高压环网柜的原理有哪些?

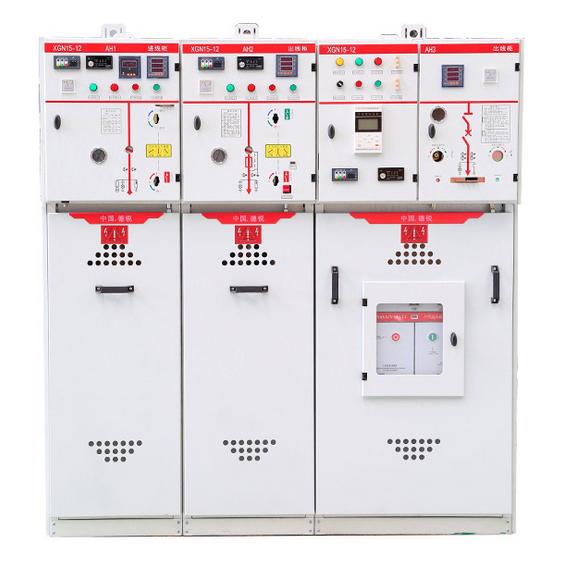

  所谓高压环网柜,是指在每个配电支路上都设置一个开关柜(出线开关柜),这个开关柜的母线同时也是环网主干的一部分,也就是说,这个环网主干是由各出线柜的母线连接在一起构成的,每一个出线柜都被称为“高压环网柜”,实际上,单独地拿出一个高压环网柜,并不能看出“环网”的意思。
  由于这些高压环网柜的额定电流都不大,所以高压环网柜的高压开关一般不采用结构复杂的断路器,而是采用结构简单的高压负荷开关和高压熔断器,即,高压环网柜的高压开关一般是负荷开关,高压环网柜的负荷开关运行电流正常,熔断器将短路电流移除,这两者相结合,取代了断路器,当然这也只限于特定容量。

  这种开关柜也全部可用于非环网结构的配电系统中,因此该开关柜得到了广泛的应用。"高压环网柜"跳出环网配电类别,泛指高压开关柜,主要是负荷开关。
