关于GCK低压抽屉柜，包括手柄、门板、手把、左侧板、右侧板、元件安装板、断路器、支件、主电路插座，活接在门板上的手柄连接连杆，连杆安装在断路器上，连杆的中间咬合摆板，摆板的下方对应销轴，销轴的上端与开关柜的轴套相对应，销轴的上端与开关柜的上端相对应，销轴的上端用螺栓将轴套固定在弯板上，弯板的上端固定在左侧板和右侧板上，销轴的上端与开关柜的上端相对应。本实用新型具有联锁简单，安稳可靠，抽屉互换灵活等优点。下面小编告诉大家GCK低压抽屉柜怎么使用？

　　低电压抽屉的柜型很多，归纳如下几种类型（GCK,GCS,MNS），现将各类开关柜型号及其优缺点列举如下，供大家参考：

　　商品的类型和含义。

　　G是闭合的开关柜C是抽出式K是控制中心。

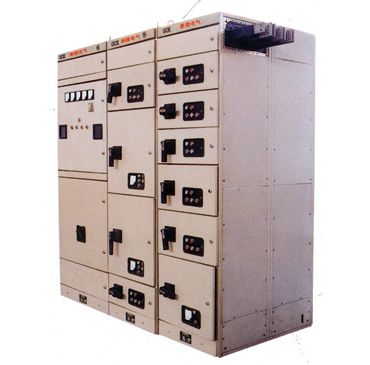

　　开关柜是GCK低压抽出式开关柜（以下简称开关柜），由电源分配中心（PC）柜和电机控制中心（MCC）构成。本设备适用于50（60）HZ以上交流、额定工作电压为660V以上、4000A及以下的控配电系统，用作电源配电、电机控制和照明等用电设备。

　　根据IEC60439-1、GB7251.1-1997和GB/T14048.1-93《低压成套开关设备和控制设备》等标准的规定，GCK开关柜符合GB/T14048.1-93《低压成套开关设备和控制设备总则》的要求。并具有分断能力高，动热稳定性好，结构先进合理，电气方案灵活，系列性，通用性强，各种方案单元任意组合，一个柜体。

　　具有回路数多，节省占地面积，防护等级高，安稳可靠，维护方便等优点。

　　构造特性

　　整个柜体为组合式组合结构，采用模数孔安装，零部件通用性强，适用性和标准化程度高。

　　机柜的上部为母线室，前部为电器器室，后部为电缆进出线室，为了确保安稳，每一室之间均采用钢板或绝缘板隔开。

　　MCC柜抽屉小室的门与断路器或隔离开关的操作手柄具有机械联锁功能，仅当手柄处于断开位置时才能打开。

　　受电开关、联络开关和MCC柜的抽屉有三个位置：连接位置、测试位置、断开位置。

　　开关柜的顶部可按需安装母线桥，以满足电力需求。

　　gs抽屉柜

　　商品的类型和含义。

　　使用。

　　GCS型低压抽出式开关柜，三相交流频率为50Hz，额定工作电压400V（690V），4000A及以下额定电流的发、供、供系统，可作为电力、配电和电动机集中控制，电容补偿之用。适用于电厂、石油、化工、冶金、纺织、高层建筑等，也可用于大型电厂、石化系统等要求有计算机接口的自动化程度较高的场所。

　　实施标准：

　　该产品符合GB7251.1-1997《低压成套开关设备及控制装置》及JB/T9661-1999《低压抽提式开关设备》等国家标准的要求。

　　构造特征：

　　框架采用8MF型开孔钢，框架主体安装模数为E=20mm，安装孔Φ9.2mm，安装孔直径100mm，使框架装配灵活方便。

　　开关柜的每个功能室都是彼此隔离的，它分为功能单元室、母线室和电缆室。房间的功能相对独立。

　　水平母线采用箱体后部平面布置，以提高母线的抗电能力，是使主电路具有高短路强度的基本措施。

　　电缆隔室的设计，使得电缆上下进出都非常方便。

　　抽屉高度的模数一般是160毫米。改变抽屉的只是高度大小的变化，宽度、深度的大小没有变化。同一机能单元的抽屉具有良好的转换性能。额定电流为400A或更低。

　　抽屉面板上有明显的分、合、试、抽等位置标记。本实用新型具有机械联锁装置。一抽屉单元为主体，具有抽屉与固定相结合的特点，可混合组合，任意使用。

　　机柜防护等级为IP30IP40，也可根据用户需要进行选型。

　　以上就是小编帮大家整理的内容，希望能帮助到您，更多的请关注我们网站。
